超高压5.0MPA液压压滤机

发布日期:2012-1-5  点击量:



动画演示

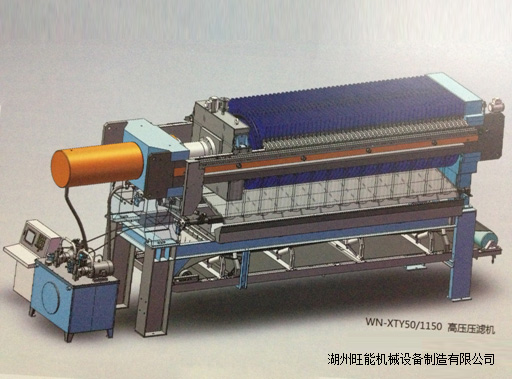

核心设备介绍

超高压压滤机为本项目中核心设备,也是我公司专利产品。



1技术参数

外形尺寸:8888×1948×4088mm;

有效过滤面积:50㎡,内容积2m3

压榨压强≤5.0Mpa,

理论污泥处理能力:50t/d(80%含水率);

按不同泥性实际污泥处理能力:40--50t/d(80%含水率);

物料性质:温度≤55℃;PH:7-14;含固率2-20%液体;

滤渣含水率50%;

装机功率:16.5KW,运行功率:9.0KW。

进料流速≤25m3/h,进料压力≤0.8MPa;

具有自动拉板系统,滤渣皮带自动输送;

具有压滤液和滤渣自动分流装置。



2功能配置

A.机架部件

   机架部件为优质碳钢(Q235-A或Q235-B焊接,加工并组装而成。

B.液压缸部件

   液压缸直径为500mm活塞,可提供约500吨压紧力,其缸体为35#锻钢加工,活塞杆采用35#锻钢加工而成,活塞杆表面镀硬铬处理,液压用油为抗磨液压油。

C.电控部件

   电控部件为日本三菱PLC程序控制器,其它电控元件为正泰品牌元件,压力变送器为润辰元件,压力可调,报警急停。

D.过滤单元

   考虑滤板受压均匀性,滤板为圆形结构,其主要材料为Q235-A钢板,金属材质,可承受5Mpa压强,弹簧为高承压设计,采用防腐防摩擦表面处理,使用寿命可达到1年以上。

E.自动拉板系统

由油马达驱动的拉板器能实现力矩和速度的无级调整,能有效提高拉板的效率,并有限提高了设备的安全性。

F.滤液滤渣分流系统

   由电马达驱动的翻板能自动翻转,实现滤液滤渣自动分流。
